Trabajamos como recurso educativo y taller de apoyo: te ayudamos a pasar del modelado CAD 3D al prototipo funcional sin saltar validaciones.
Orden de trabajo · Del boceto al lote
Qué validar primero y qué después
Primero forma y encastre. Después, carga y temperatura. Al final, aspecto y papeles.
Saltar etapas para ahorrar una impresión suele costar una matriz o un lote fallido. Lo vemos seguido en pymes de Buenos Aires: un prototipo económico detecta que dos piezas no montan, que un inserto queda flojo o que una tapa flexiona donde no debe. Corregir eso en CAD cuesta horas. Corregirlo con el molde ya pagado cuesta semanas.
Te conviene una reunión corta antes de imprimir. Definan qué se prueba en cada versión y anótenlo en una línea: versión 03 prueba encastre con la carcasa real, versión 04 prueba apriete repetido. Cada prototipo necesita ese objetivo escrito. Si el objetivo no está claro, el taller imprime a ciegas y vos acumulás piezas que no te dicen nada.
- Etapa 1 — Forma y montajePrototipos económicos en PLA o PETG. Verificás proporciones, interferencias y tolerancias de encastre. Acá se permiten terminaciones toscas.
- Etapa 2 — Función bajo usoMaterial representativo: ASA, nylon o resina técnica. Probás carga, vibración, temperatura y ciclos de apertura y cierre.
- Etapa 3 — Aspecto y documentaciónTextura, color, plano, lista de materiales y receta de impresión. Recién acá se congela para preserie.
Piezas de validación: primero se prueba si entra, después si aguanta.
Regla práctica
Si un prototipo no te deja decidir algo — mantener, cambiar o descartar una solución — esa impresión no hacía falta. Preguntá siempre qué decisión habilita.
Ver también: iteración con trazabilidad para equipos de planta e ingeniería.
Diseño para fabricación aditiva
Un CAD para mecanizar no siempre imprime bien
Diseñar para aditiva es orientar la pieza para que resista donde trabaja, engrosar donde hay tensión y evitar voladizos que solo agregan soportes y marcas. Cuando tiene sentido, conviene consolidar varias partes en una para eliminar tornillería y montaje.
Detalles chicos cambian mucho el resultado: agregar radios en ángulos vivos, sumar nervios en tapas flexibles y prever sobreespesor donde habrá repasado con torno o fresa. En FDM y SLS, una pared apenas más gruesa o una orientación distinta puede duplicar la vida útil de un soporte o una traba.
Orientación y resistencia
Las capas son más débiles a la tracción entre capas. Ubicá los esfuerzos principales a lo largo de la capa, no cruzándola. Pedí al taller que te indique cómo va a orientar la pieza antes de cotizar.
Paredes, radios y nervios
Evitá cuchillas finas y esquinas a 90 grados. Un radio de 2 a 3 mm y un nervio bien ubicado reparten tensiones y reducen fisuras en insertos y bisagras impresas.
Revisión previa con el proveedor
Compartí el STEP y el uso real antes de pedir precio del lote. Un buen taller propone dividir piezas grandes, cambiar material o mover el plano de apoyo. Eso ahorra rediseños.
Iteración rápida sin perder control
Rápido, pero con registro

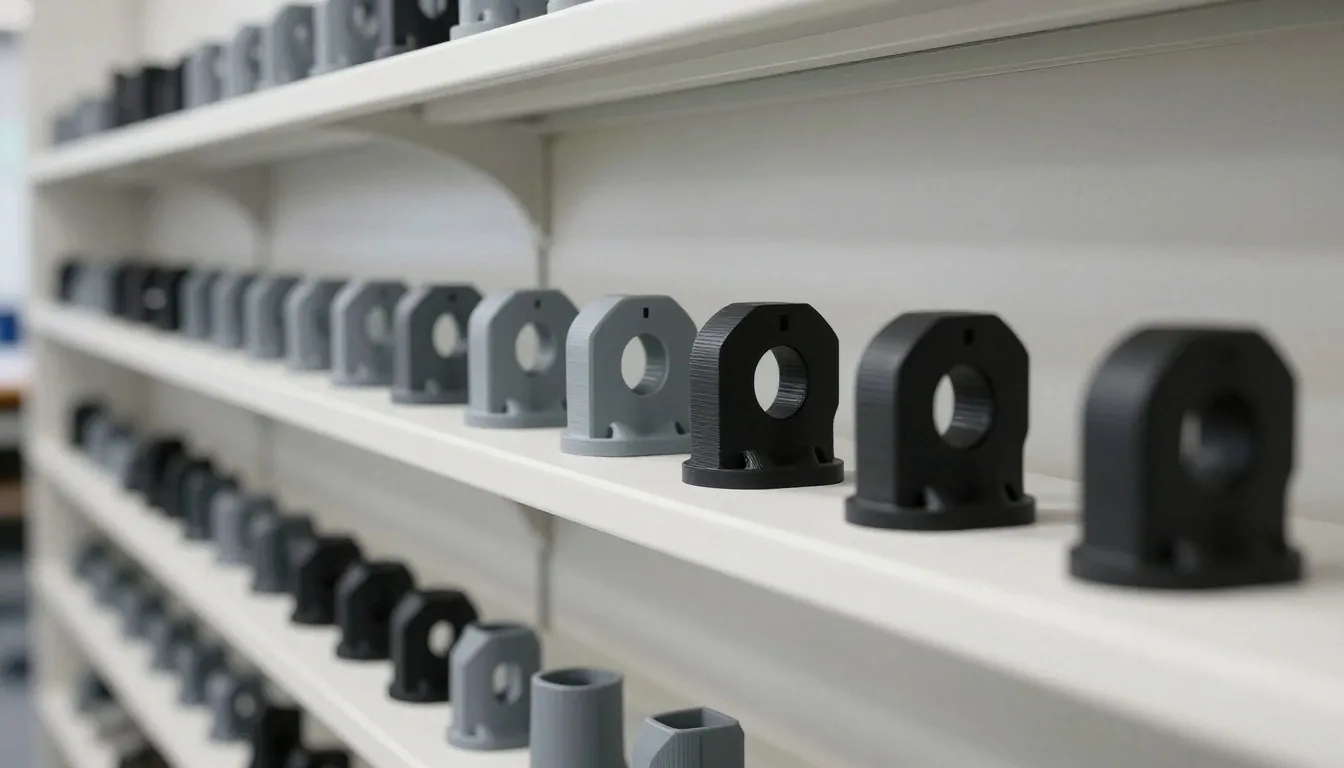

Numerá cada versión, guardá el STL y el STEP correspondientes y anotá qué cambió y por qué. Esa trazabilidad te deja volver atrás si una mejora empeora el montaje.
Para equipos distribuidos entre planta e ingeniería alcanza una tabla simple: fecha, responsable, archivo y observación de ensayo. En proyectos con varias áreas en Argentina, ese orden evita que circulen archivos viejos por WhatsApp y que el taller imprima una versión descartada.
- Nombrá archivos con criterio. Pieza, versión y fecha en el nombre. Nada de final-final-2.
- Una variable por vez. Si cambiás material, orientación y geometría juntas, no sabés qué funcionó.
- Foto de cada ensayo. Dos fotos de montaje valen más que un párrafo por teléfono.
Prototipos visuales frente a funcionales: no le pidas todo a la misma pieza
El visual valida proporciones y presentación con clientes. El funcional valida esfuerzos, temperatura y montaje real. Definí desde el inicio qué tipo necesitás y qué ensayo va a pasar.
Para mostrar
SLA pintado y prolijo
Para presentaciones en Capital, un SLA pintado rinde más que un FDM tosco. Cierra la venta visual: color, textura y bordes limpios.
No lo uses para carga. La resina estándar es rígida pero frágil para golpes y aprietes repetidos.
Para probar
SLS o ASA bien orientado
Para pruebas en línea, un SLS en nylon o un ASA bien orientado es más representativo. Soporta temperatura de taller y uso repetido.
No esperes terminación espejo. Acá importa si monta, si aprieta y si no se deforma con calor.
Ayudas de fabricación · Jigs y fixtures
Mejorá la línea sin cambiar el producto
Muchas empresas rentabilizan la impresión 3D sin tocar el producto: solo mejorando la línea con guías, plantillas y soportes a medida. Son piezas de bajo riesgo que reducen tiempos y errores de operarios.
Se diseñan a partir de relevamientos simples en planta del AMBA y se iteran en días. El retorno se ve en menos retrabajo y mejor ergonomía. Es un buen primer proyecto aditivo para justificar la tecnología ante gerencia.
Ver servicios para empresasEjemplos que funcionan: topes de perforado, plantillas de pegado, soportes de inspección y bandejas a medida para operarios.
Pedilas en material resistente a golpes y fácil de limpiar. Que el operario las pruebe una semana y te devuelva observaciones.
De prototipo a preserie

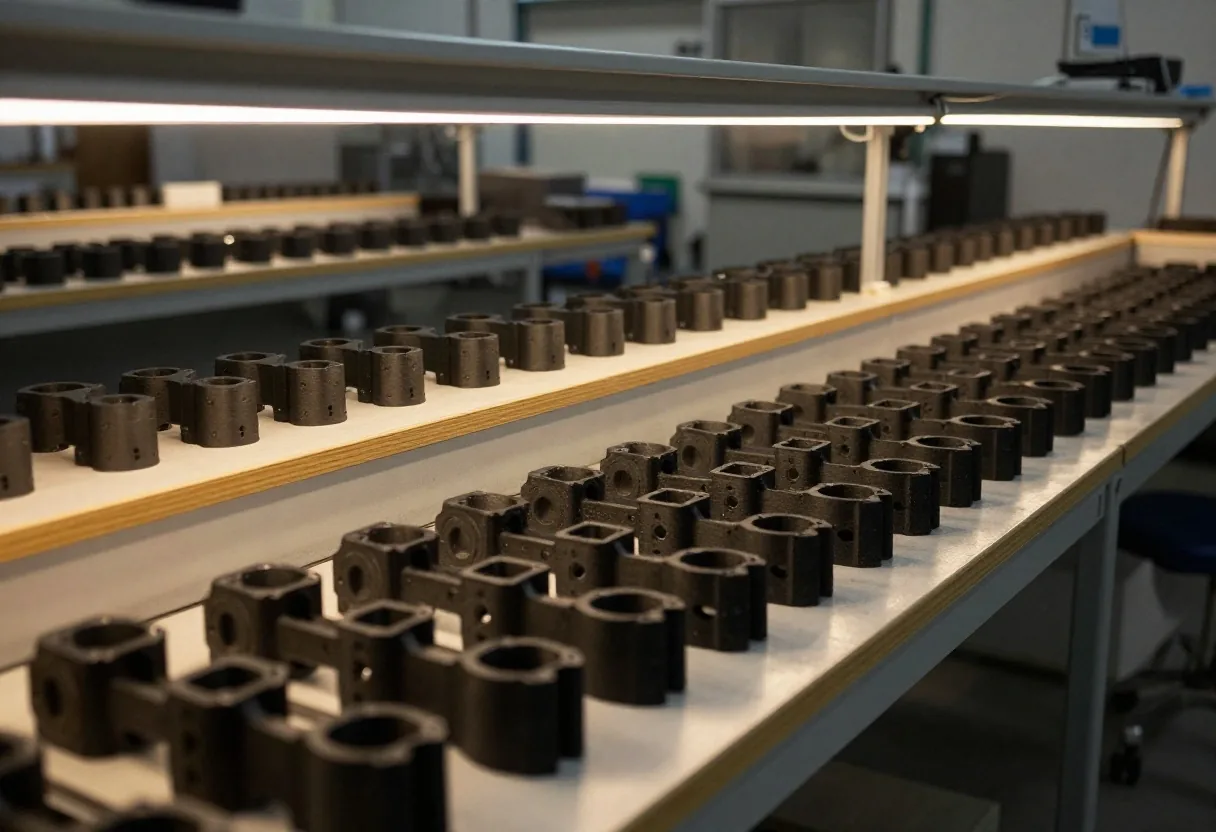

La preserie de decenas valida lo que el prototipo único no puede
La preserie valida repetibilidad, proveedores y documentación antes del lote definitivo. Acá se ajustan tolerancias, se definen controles y se congela el diseño. En SLS o FDM bien parametrizado, la preserie ya puede venderse o instalarse si cumple requisitos.
Documentá parámetros de impresión y post-procesado para repetir el resultado: material y lote, orientación, altura de capa, temperatura, soportes y acabado. Sin esa receta, cada lote sale distinto y no sabés por qué.
Qué congelar en preserie
Geometría, material, proveedor y controles de aceptación. Todo cambio posterior lleva orden escrita y nueva validación.
Qué medir
Cotas críticas con calibre, encastre con pieza contraparte real y comportamiento tras 48 horas de uso. Anotá desvíos por unidad.
Qué documentar
PDF con fotos de montaje, torque sugerido y acabado. Para repuestos en Argentina, eso ayuda a mantenimiento y a cotizar reposiciones.
Ver también: cómo evaluamos proyectos antes de comprometer un lote.
Documentación que acompaña
Sin plano, el prototipo pierde valor
Cuando cambia el responsable, nadie recuerda qué material era ni cómo se orientó. Acompañá cada versión con material, orientación, acabado y observaciones de ensayo.
Para repuestos, sumá fotos de montaje y torque sugerido. Esa carpeta facilita cotizar reposiciones futuras y es parte del activo, no un extra administrativo.
Ensayos simples
Pruebas de taller que evitan fallas caras
No siempre hace falta un laboratorio. El montaje repetido, la caída controlada, la exposición a temperatura de trabajo y el apriete de tornillería revelan mucho.
- Definí el criterio antes. Cuántos ciclos, qué temperatura, qué se considera aprobado. No muevas el arco después.
- Registrá con video corto. Compartilo con el proveedor para ajustar orientación o material.
- Una variable por vez. Así aprendés qué límite estás tocando cuando algo falla.
Cuándo congelar
Congelar es cuidar plazos y taller
Congelar significa no cambiar geometría sin orden documentada, porque cada cambio reinicia validación y costos. En pymes, ajustar hasta último momento retrasa entregas y confunde al taller.
Establecé una fecha de congelamiento ligada a la compra del lote. Después de esa fecha, solo cambios por falla documentada. Esa disciplina acorta plazos en proyectos con varias áreas.
Acordá por escrito quién autoriza un descongelamiento y qué se vuelve a ensayar. Sin ese acuerdo, el diseño nunca se cierra.
Colaboración con proveedores locales
Compartí el uso real y pedí devolución técnica
Compartir el uso real, los planos y las restricciones logísticas permite al taller proponer orientación, material alternativo o división de piezas. En el mercado argentino, donde los insumos varían, esa colaboración evita cuellos de botella.
Pedí una devolución técnica escrita antes del lote y no solo precio. Un proveedor que propone mejoras suma más que uno que solo imprime. Esa relación se construye desde el primer prototipo, con archivos ordenados y ensayos compartidos.
