Escaneo 3D digital e ingeniería inversa para industria
El escaneo 3D convierte piezas físicas en datos digitales para copiar, comparar o mejorar componentes sin planos. Aquí explicamos tecnologías, precisión, entregables y cuándo conviene escanear en empresas argentinas, para que pidas el servicio con requisitos claros y aproveches el archivo resultante.
Digitalizar
Recupera geometría sin planos
Millones de puntos describen la forma real, con desgaste incluido, para documentar y copiar.
Tecnologías
Luz, láser y fotos
Cada método rinde distinto según tamaño, brillo y si el trabajo es en taller o en planta.
Precisión
Desviación estimada, no promesa
Superficie, entorno y preparación definen qué tolerancia puedes esperar.
Ingeniería inversa
De malla a CAD editable
Reconstruimos planos, roscas y ajustes para imprimir o mecanizar de nuevo.
Control
Comparación contra diseño
Mapa de color que muestra dónde falta o sobra material respecto al CAD.
Entregables
Archivos que te dejan libre
Malla, STEP, informe en PDF y memoria de método para futuras compras.
Si tu pieza está descatalogada o montada en máquina, empieza por fotos con regla y una lista de zonas críticas. Eso acorta el relevamiento.
Cómo preparar tu pieza para escanearBase conceptual
Qué es digitalizar una pieza
Cuando ya no hay plano, la pieza misma es el documento. La medimos tal cual está.
Digitalizar es capturar millones de puntos de la superficie para generar una malla que describe la forma real, incluyendo desgaste, golpes y deformaciones. Esa malla sirve para documentar el estado actual, para comparar contra un CAD nominal o como base de un modelado paramétrico nuevo.
En mantenimiento industrial de Buenos Aires se usa mucho para piezas descatalogadas de bombas, reductores y líneas de envasado. El valor está en recuperar geometría que ya no tiene documentación. Sin ese paso, copiar a calibre es lento e impreciso, sobre todo en curvas, nervios y superficies libres.
La digitalización de piezas no decide por ti si conviene imprimir, mecanizar o fundir. Te da la base medida para decidir con datos: qué zonas están gastadas, qué caras siguen planas y qué ajustes todavía cierran. Por eso pedimos siempre fotos previas y el contexto de montaje antes de cotizar el escaneo 3D digital.
- Documentar antes de desarmarEscanea conjuntos armados para registrar posiciones, luces y marcas de montaje que se pierden al despiezar.
- Comparar contra CAD cuando hay dudaÚtil si una pieza soldada, enderezada o impresa no calza y necesitas saber dónde se desvió.
- Modelar solo lo necesarioNo todo detalle ornamental debe reconstruirse; define caras funcionales para no encarecer la ingeniería inversa 3D.

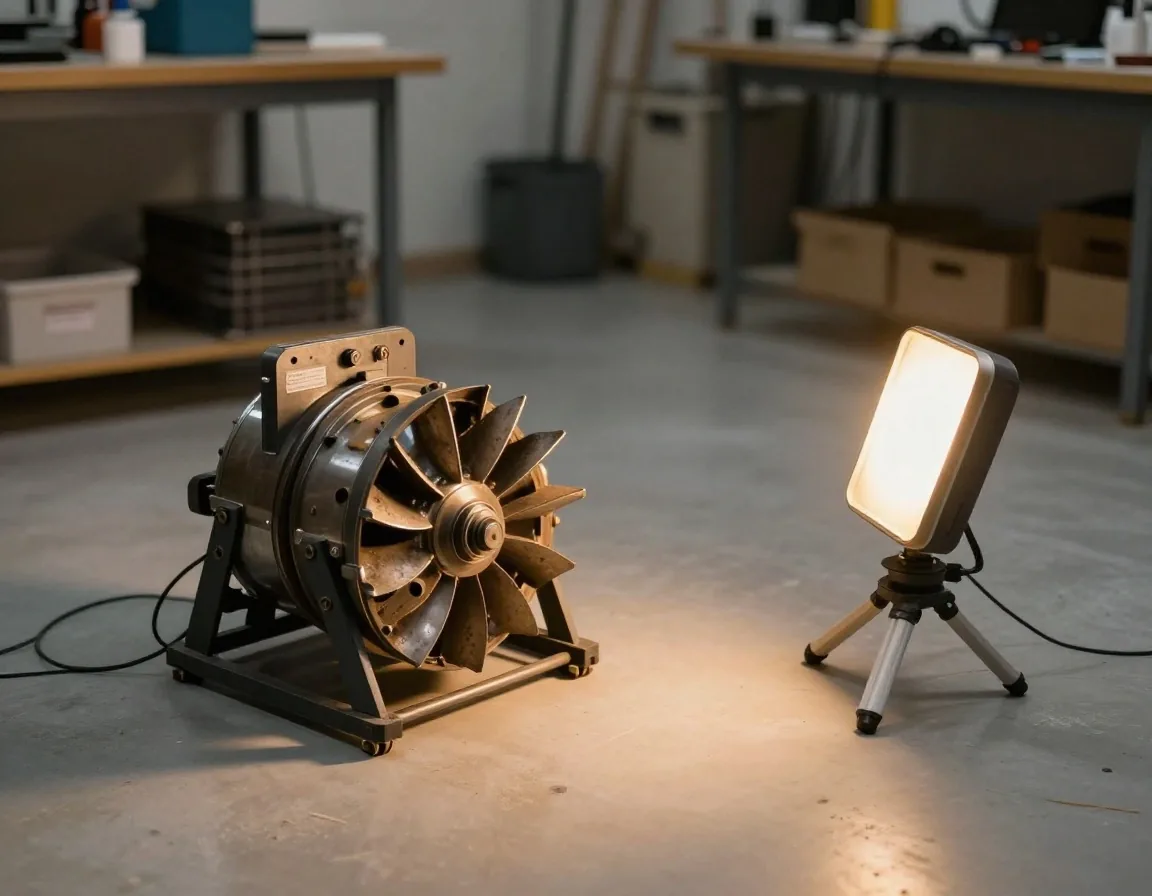

Rodete con desgaste real. La malla guarda esa forma para luego restituir la medida nominal con criterio.
Para pedirlo bien
Indica material, función y qué parte ajusta con otra. Sin ese contexto, el técnico adivina tolerancias.
Ver también: ingeniería inversa cuando necesitas un CAD fabricable, no solo la malla.
Cómo se captura
Luz estructurada, láser y fotogrametría
No hay un escáner único para todo. El proveedor debe recomendar el método según tamaño, acabado y tolerancia requerida. Estos son los tres caminos habituales en taller y planta.

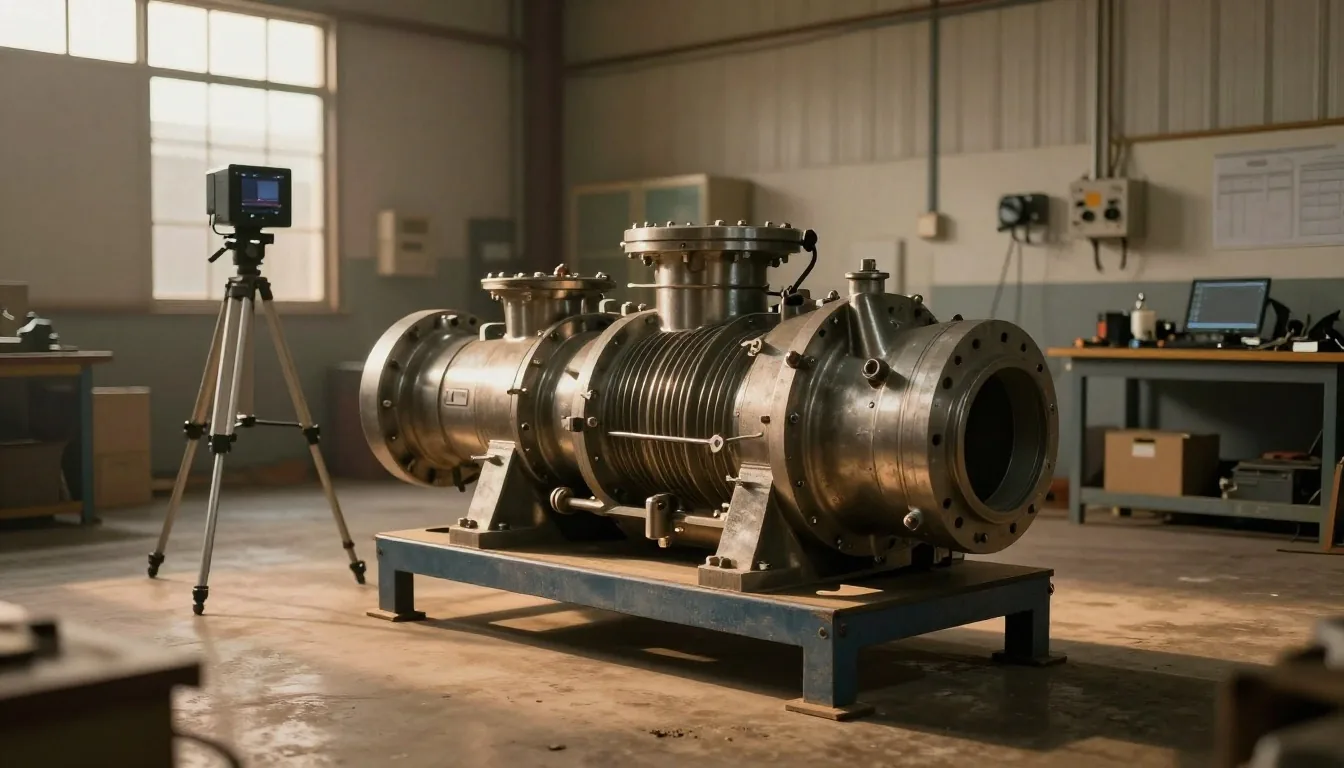

Escáner de luz estructurada — rápido en piezas medianas
Proyecta patrones de franjas y calcula la forma por deformación de la luz. Es rápido para piezas medianas con buen detalle y rinde muy bien en taller con luz controlada: carcasas, tapas, impulsores, piezas de matricería. Pide trípode estable y varias tomas para cerrar la malla sin huecos.
Le afectan los brillos fuertes, los negros profundos y las vibraciones. Un espray matizante temporal suele resolver superficies conflictivas y luego se limpia sin dejar marca. Pregunta si está incluido en la cotización.

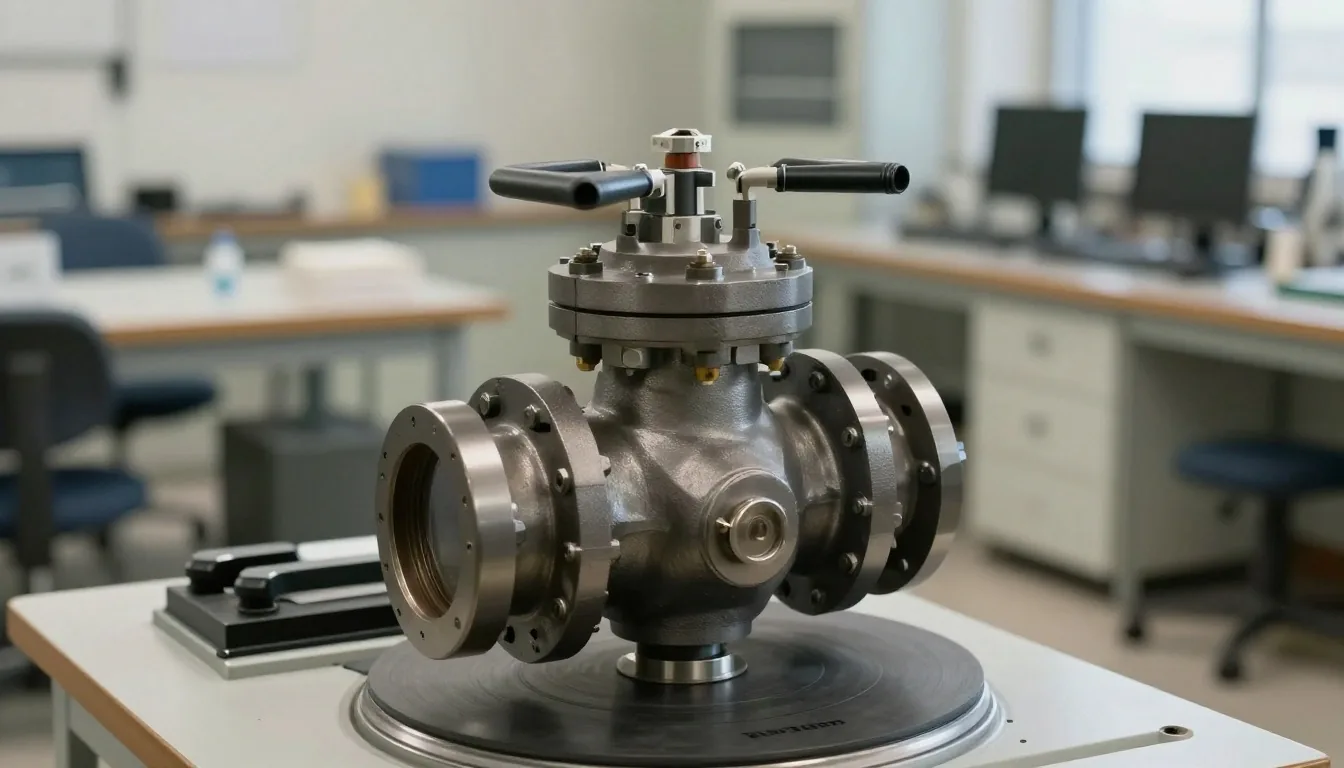

Láser portátil con seguimiento — para piezas grandes y planta
El operador se mueve alrededor del objeto y el sistema sigue su posición con dianas o seguimiento. Es la opción práctica para relevamientos en planta donde la máquina no puede moverse: bastidores, conductos, conjuntos soldados y estructuras.
La captura lleva más tiempo y exige coordinar accesos y paradas en el AMBA o interior. A cambio, cubre grandes volúmenes sin trasladar la pieza a Buenos Aires.
Fotogrametría — registro visual y grandes objetos
Reconstruye forma a partir de muchas fotos solapadas. Sirve para objetos grandes o para registro visual rápido antes de un viaje de escaneo, pero con menor control dimensional que la luz estructurada o el láser.
Combínala con medidas de calibre en puntos clave. Esa mezcla de fotos más cotas es la que permite preparar bien un relevamiento en el interior del país.
Ver también: precisión real y qué la afecta, para no pedir tolerancias que el método no sostiene.
Precisión real y qué la afecta
La precisión depende del equipo, del tamaño de la pieza, de la preparación superficial y del entorno. Superficies brillantes, transparentes o muy oscuras suelen requerir espray matizante temporal. Temperatura, vibraciones y movimiento también suman error. Por eso se informa una desviación estimada y no un número único garantizado.
Prepara la superficie
Limpia grasa y óxido suelto. El polvo y los reflejos crean ruido que luego cuesta horas de limpieza digital.
Cuida el entorno
Evita corrientes de aire, luz solar directa y pasos de montacargas cerca del trípode durante la captura.
Pide el informe con mapa de color
Para controles críticos, ese informe es el entregable que aporta confianza, no una cifra aislada.
De malla a pieza nueva

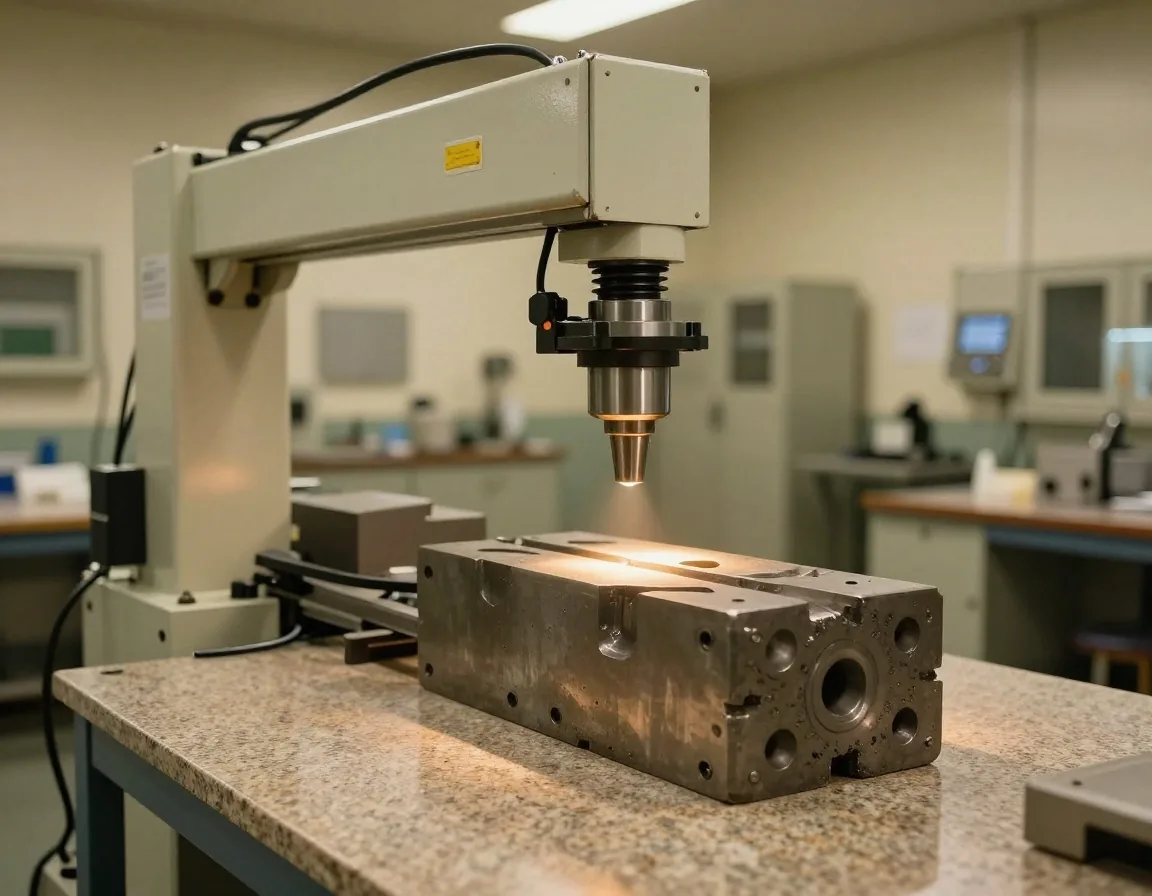

Ingeniería inversa: de malla a CAD fabricable
La malla cruda no siempre sirve para fabricar. Hay que reconstruir planos, cilindros, roscas y espesores en un modelo paramétrico editable que interprete la intención de diseño y restituya tolerancias y ajustes para impresión o mecanizado.
Es el paso que más horas de oficina técnica insume y debe cotizarse por separado del escaneo. Para repuestos en Argentina, este modelo permite repetir la pieza sin depender del original gastado. Pide el formato final en STEP además de la malla en STL u OBJ.
Si el original está muy gastado, el modelador debe decidir medidas nominales con criterio: redondear a valores normalizados, recuperar concentricidades y dejar sobre-espesor donde hubo desgaste. Esa interpretación es ingeniería, no copia automática.
Ver cómo trabajamos prototipado e ingeniería
El STEP editable te deja cambiar una cota sin reescanear. La malla sola no permite eso.
Sin sistema de alineación declarado, los colores del mapa no sirven para auditoría.
Confianza dimensional

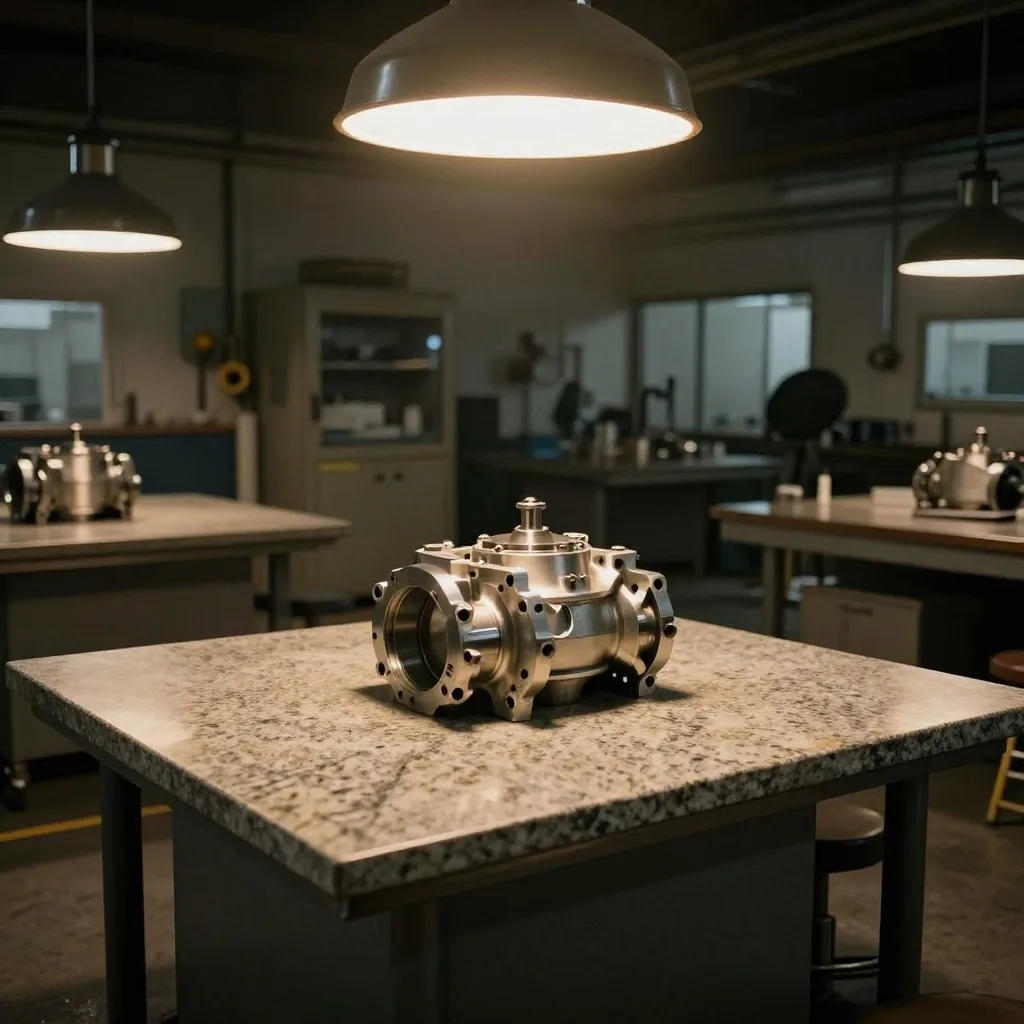

Control de calidad y comparación contra diseño
Con el escaneo se verifica si una pieza deformada, soldada o impresa está dentro de tolerancia respecto al CAD nominal. El software genera un mapa de desviaciones que muestra dónde falta o sobra material. Esto se usa en autopartes, matricería y piezas impresas que deben montar en conjuntos.
El informe debe indicar sistema de alineación y puntos de referencia usados, además de la escala de colores con valores. Sin esa trazabilidad, los colores del mapa no significan mucho para auditoría o para discutir con un proveedor.
Qué debe decir el informe en PDF
Equipo usado, condiciones de captura, método de alineación, zonas excluidas y tabla de desviaciones máximas y medias por zona. Guárdalo junto al STEP.
Antes de la visita
Qué preparar antes de escanear
Una buena preparación reduce horas de captura y de posprocesado. No necesitas herramientas especiales, solo orden y decisiones claras.
- Limpia y fotografíaRetira grasa y óxido suelto. Lleva fotos previas con una regla para escala aproximada y marca con cinta las zonas críticas de montaje.
- Define qué se modela y qué se simplificaModelar todo al detalle encarece. Indica qué caras ajustan y cuáles pueden quedar simplificadas.
- Coordina planta y trasladoSi la pieza está montada en planta del AMBA, coordina paradas y accesos. Para piezas pequeñas frágiles, prevé embalaje rígido para el traslado a Buenos Aires.
Cierre administrativo
Entregables que debes exigir
Evita quedarte solo con una visualización sin datos. Un entregable completo te deja independiente del proveedor para futuras compras.
- Malla en STL u OBJ, con mallas cerradas y escala en milímetros.
- Modelo CAD en STEP cuando contratas ingeniería inversa, más planos 2D si se mecanizará después.
- Informe de desviación en PDF y memoria de método con equipo y condiciones de captura.
- Acuerdo escrito sobre quién conserva archivos fuente y derechos de uso dentro de tu empresa.
Escaneo en planta o en laboratorio
En laboratorio hay mejor control de luz y estabilidad para piezas transportables de hasta tamaño medio. En planta se escanean conjuntos grandes, estructuras o máquinas que no pueden moverse, aunque el tiempo de captura es mayor.
En el interior del país, muchos proyectos combinan fotos y medidas previas con un viaje de escaneo puntual. Evalúa costos de traslado del equipo y del personal técnico. La decisión depende del tamaño, del acceso y de la tolerancia buscada.
Límites honestos del escaneo
El escaneo no ve interiores ocultos ni roscas internas profundas sin despiece, y no adivina material ni dureza. Tampoco corrige un diseño débil, solo lo copia, por eso la ingeniería debe validar espesores y esfuerzos.
Si el original está muy gastado, habrá que interpretar medidas nominales con criterio. Decirlo desde la primera reunión evita discusiones posteriores. Un buen proveedor señala qué no puede garantizar antes de empezar.
Ver también: guía de costos y plazos para decidir hasta dónde avanzar por etapas.
Tiempos y presupuesto
Costos y tiempos de un proyecto típico
El costo combina horas de captura, horas de modelado CAD y complejidad de la geometría, no solo el tamaño. Una pieza simple para copiar puede resolverse en días, mientras que un conjunto con ingeniería inversa lleva semanas.
Los viajes fuera de Buenos Aires suman viáticos y días de relevamiento. Pide un desglose por etapas para decidir hasta dónde avanzar: puedes pausar tras el escaneo y continuar con el modelado más adelante, cuando tengas el presupuesto o la parada de planta.
